Rezultate anticipate în urma implementarii

Rezultate asteptate constau in:

1    cresterea capacitatii INCDMTM de cooperare internationala si performanta in CD (cu 200%, dupa implementarea proiectului);

2    Rezolvarea unor probleme constructive şi de tehnologie ce privesc în mod deosebit echipa-menteleechipamente de monitorizare, securizare obiective si interventieautomata prestabilita in caz de acidentesau dezastre fabricaţie şi care vor conduce la:

⦁     creşterea eficientei activitatii de securizare obiective si interventie automata;

⦁     posibilitatea aplicării interventiei autoate in caz de acidente aviatice, nucleare, sau alte dezastre;

⦁     reducerea cheltuielilor valutare

⦁     crearea premiselor pentru exportul acestor produse;

⦁     creşterea preciziei de măsurare şi a fiabilităţii;

⦁     obţinerea de produse competitive pe plan mondial al căror preţ de achiziţie va fi max.70% din preţurile internaţionale actuale;

⦁     relansarea industriei româneşti producătoare şi utilizatoare de echipamente de monitorizare, securizare obiective si interventie automata prestabilita in caz de acidente sau dezastre.



REZULTATE CERMISO – tehnologie si siguranta



Proiectul are ca scop infiintarea unui Centru de cercetare pentru sisteme mecatronice inteligente autonome aeropurtate ce vor avea o gama larga de utilitate in securizarea obiectivelor, interventiilor rapide si eficiente in toate domeniile unde accesul direct este ingreunat sau ar pune in pericol securitatea operatorilor. Astfel in centrul CERMISO vor fi puse bazele conceptuale ale sistemelor de tip MIADA (practic o combinatie intre conceptele UAV si RPA controlata de o inteligenta artificiala foarte puternica) avand nu numai o optimizare deosebita in domeniul securitatii si securizarii obiectivelor si a interventiilor dar si cu posibilitati de extindere spre orice alt domeniu unde se doreste utilizarea acestuia. Centrul are in dotare echipamente de prelucrare metla si mase plastice ultramoderne. Proiectul este in plina desfasurare (data de finalizare este sfarsitul lunii iunie 2020) astfel incat centrul CERMISO are marea majoritate a componentelor puse in functiune si sunt deja functionale si operationale. Dintre acestea putem mentiona:



Echipamente de prelucrare metal

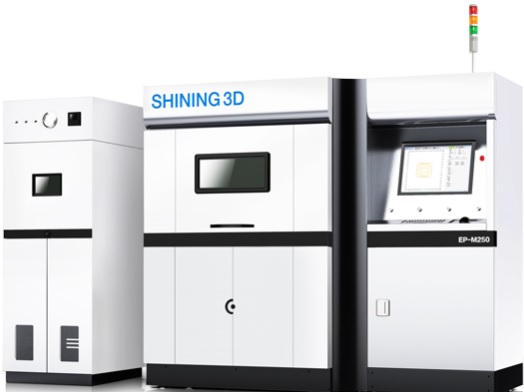

Echipament de prototipare prin sinterizare metale cu laser – Shining 3D EP M250 3D Printer



Shining 3D EP M250 3D Printer

Shining 3D EP M250 3D Printer este un sistem de prototipare/printare 3D sinterizare metale cu laser, care foloseste pulbere metalica si poate realiza piese complexe dintr-o gama variata de materiale, cu un continut a carui densitate este aproape 100%, metalica, fara a mai fi necesara o interventie ulterioara asupra productiei.

Practic, laserul cu care este dotat echipamentul EP-M250 sitnerizeaza pulberile metalice elementare, iar rata de utilizare a materialului este de peste 90%. Echipamentul este solutia optima pentru fabricarea pieselor metalice folosind materiale cum ar fi: Cupru, Aluminiu, Otel, titan, Cobalt-Crom, Nichel.

Echipamentul de prototipare EP-M250 este potrivit pentru o gama larga de aplicatii din industria aerospatiala, biomedicala, industria auto, proiectelor de cercetare dezvoltare, etc.

Specificatii tehnice:

– Volum de printare: 250 x 250 x 300 mm

– Grosimea stratului de printat: 0,02 – 0,1 mm

– Marimea minima a detaliului printat: X,Y,Z = 100 microni

– Precizie: 60 microni

– Repetabilitate pozitionare X,Y: 50 microni

– Repetabilitate pozitionare Z: +/- 0,005 mm

– Material: Cupru, Aluminiu, Otel, titan, Cobalt-Crom, Nichel

– Putere sursa laser: 500 W

– Viteza de scanare: 8m/s

– Preincalzire: 200 grade C

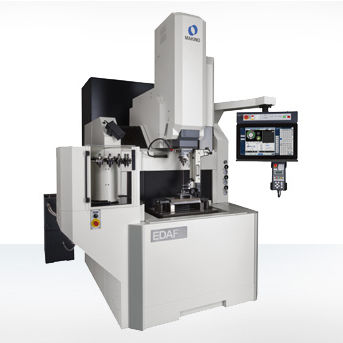

Masina de prelucrat prin electroeroziune cu electrod masiv

Masina de electroeroziune cu electrod solid, Makino EDAF2, reprezinta un amestec perfect de precizie, acuratete si capacitate de finisare a suprafetelor pentru a putea face fata oricarei cerinte. Masina este compusa dintr-o structura robusta si rigida, capabila sa ofere o precizie sustinuta pe termen lung. Makino EDAF2 are o forma compacta prin introducerea rezerborului de lichid dielectric in structura de baza a masinii, fapt ce duce la reducerea necesitatii de spatiu si imbunatateste stabilitatea termica. Stabilitatea termica a masinii de electroeroziune, este imbunatatita si mai mult prin utilizarea sistemului de racire interna a axelor Y si Z, pastranduse astfel o temperature constanta in interiorul masinii.

Toate masinile de electroeroziune cu electrod solid de la Makino, beneficiaza de sistemul revolutionar Hyper-I Control si este aceeasi interfata folosita de Makino si la masinile de electroeroziune cu fir, ceea ce inseamna o standardizare a sistemului de control pentru toate masinile de electroeroziune de la Makino. Unic si modern, sistemul Hyper-i control, reprezinta o schimbare radicala in eficienta operationala si ofera operatorilor o interfata identica, puternica si usor de utilizat atat pentru masini de electroeroziune cu fir cat si pentru masini de electroeroziune cu electrod solid.

Sistemul de control Hyper-I, imbunatateste productivitatea masinilor de electroeroziune prin fluidizarea inteligenta a interfetei astfel incat aceasta sa poata fi folosita eficient de orice operator, indifferent de calificarea acestuia. Acest control grafic modern, foloseste functii tactile similare oricarui smartphone sau tableta si asigura o functionare eficienta cu ajutorul unui ecran tactil hi-definition de 24”.



Makino EDAF2

Specificatii tehnice:

– Domeniul de lucru pe axele XYZ: 350 x 250 x 250 mm

– Dimensiunile mesei: 550 x350 mm

– Precizia de pozitionare axa X/Y/Z: ±0,002mm

– Calitatea suprafetei rugozitatii: ≤ 1,0 µm

– Schimbator automat de scula (electrod): 4 scule

– Rigle lineare de inalta precizie: 0,5 µm

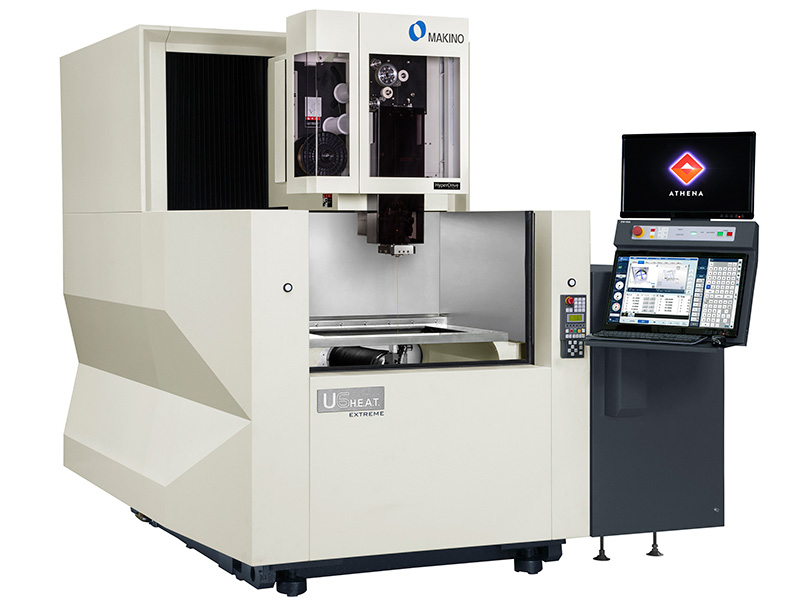

Masina de prelucrat prin electroeroziune cu fir – Makino U6 H.E.A.T

Masina de prelucrat prin electroeroziune cu electrod masiv-U6 H.E.A.T. detine o tehnologie de taiere numita HyperCut, ce asigura o acuratete superioara a prelucrarii si o calitate inalta a suprafetei dupa prelucrare. HyperCut este capabila sa produca 3umRz suprafata de finisaj cu o prelucrare in 3 pasi, si reprezinta 20% reducere din timpul ciclului de lucru si o economisire de fir de 14% fata de tehnologiile anterioare.

U6 H.E.A.T. contine o diversitate de conditii de taiere in librarie cu peste 2.200 de setari pentru orice tip de material si conditii de spalare, de la 0.004” la 0.012” Ø firului (0.1 – 0.3 mm). Aceste setari includ conditii optimizate pentru firele standard din alama, fire invelite pentru viteze mare, fire „soft”. Adancimea si versatilitatea intregii conditii de taiere din librarie asigura ca toate aplicatiile sa fie prelucrate la nivele de productivitate optime.

SurfaceWIZARD™  este o tehnologie patentata Makino pentru masinile de electroeroziune cu fir, care imbunatateste performanta in conditii de prelucrare dificile, pentru industria medicala, aerospatiala si alte aplicatii in care este necesara o precizie si o calitate a suprafetelor exceptionala.  SurfaceWIZARD™ este dosebit de utila la piese cu forma si grosime variabila sau modificari ale grosimii sau forme in trepte.

Makino U6 H.E.A.T

Specificatii tehnice:

– Domeniul de lucru pe axele XYZ: 280x250x280 mm

– Dimensiunile mesei: 600 x 400 mm

– Fir: fir de cupru si fir de alama

– Precizia de pozitionare axa XYZ: 0,0015 mm

– Repetabilitate: ±0,001mm

– Programarea axelor CNC: control simultan a celor 4 axe

– Calitatea suprafetei prelucrate (rugozitatea): 0,005 mm

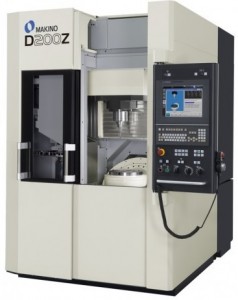

Centru de prelucrat in 5 axe

Designul modelului D200Z ofera prelucrari la viteze extreme si precise pentru tolerante stranse, piese ce necesita o perfecta imbinare si piese complexe conturate 3D. De la degrosare pana la finisare de mare viteza a suprafetelor multiple, geometrii conturate 3D, D200Z sporeste productivitatea cu cele mai competitive capabilitati de procesare pentru matrite complexe ce se gasesc adesea in industria automotive, matrite de injectie, ambalare, piata medicala si optica.

Viteza si precizia modelului D200Z ofera o baza unica pentru prelucrare de mare viteza si finisaje remarcabile ale suprafetei care reduc sau chiar elimina finisarea manuala. Arborele principal de 30,000 RPM si masa de lucru cu actionare directa aduc un beneficiu in ceea ce priveste viteza, precizia si prelucrarea in 5 axe simultane. Toate aceste capacitati sunt legate impreuna cu software-ul prorpiu de control al miscarii SGI.5 pentru cele mai inalte grade de precizie si calitate in asamblari complexe, suprafete complicate si cerinte de acuratete 3D care de regula sunt cerinte in zilele de azi in industrii precum matriterie, medicala si componente cu geometrii complicate.



Specificatii tehnice :

Cursa axa X: 350 mm

Cursa axa Y: 300 mm

Cursa axa Z: 250 mm

Distanta de la suprafata mesei la fata arborelui principal: 160 – 410 mm

Axa B (inclinare masa): 1800

Axa C- axis (rotire masa): 3600

Diametrul mesei: 300 mm

Sarcina utila: 75 kg

Echipamente de masura si control electrice si electronice

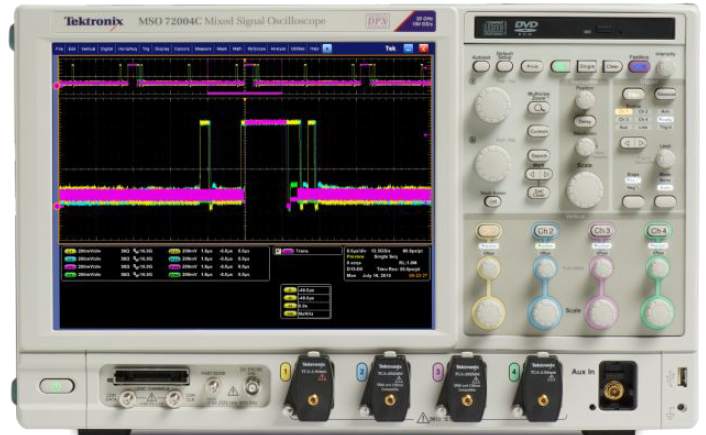

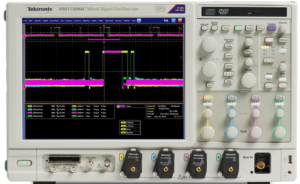

Osciloscop

Activitatea  centrului CERMISO este preponderent dedicata domeniului Mecatronicii. Astfel incat nu puteau lipsi instrumentele si aparatura specifica dedicata masuratorilor partii electrice si electronice ce intra in componebta echipamentelor de tip MIADA. Deja centru Cermiso este dotat cu un oscilocop performant Tektronix  DPO 70404C si un multimetru deasemena de ultima ora Gossen Metrawatt METRAHIT ENERGY. Aceste echipamente ajuta la punerea in functiune , reglajul si parametrarea tuturor componentelor electronice ce sunt inglobate in proiectele centrului.

Tektronix DPO70404C

Specificatii tehnice:

Banda de frecventa: 4GHz

Rata de esantionare: 25 GS/s canal

Memorie interna: 31.25 Mpuncte/canal

Rezolutia conversiei canal vertical A/D: Rezolutie verticala 8 biti si 11 biti (in mod de achizitie “Hi-Res”)

Sensibilitate maxima: 10mV/DIV

Analiza Jitter (TIE, Phase Noise, Histograme, Time Trend)

Afisaj: 12.1” Touch-Screen Capacitiv

Stet cabluri complet inclusiv 2 sonde de 4GHz (P7504)

Cursa axa Y: 300 mm

Cursa axa Z: 250 mm

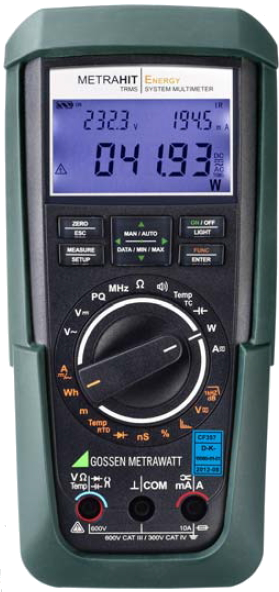

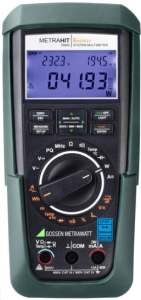

Multimetru

Gossen Metrawatt METRAHIT ENERGY

Specificatii tehnice :

Rezolutie minima la masurarea tensiunilor: 1 microV

Rezolutie minima la masurarea curentilor: 10nA

Afisaj: digital display triplu

Masurare: Tensiuni, Curenti, Rezistente, Capacitati, Frecvente, Temperaturi, Putere activa/reactiva/aparenta,

Analiza putere.

Memorie (logger) 16 MB interna sau memorie nelimitata prin conexiune la un PC.

Centrul CERMISO desi inca nu este finalizat, are in acest moment toate echipamentele achizitionate in stare 100% functionale si operationale, fiind deja folosite in activitatea de cercetare specifica. Desi partea a doua a amenajarii centrului nu este finalizata (aceasta se va face dupa terminarea dotarii cu restul de echipamente prevazute in proiect) putem spune ca structura principala a acestuia are deja o forma, functionala si coerenta asa cum putem observa in pozele de mai jos.

Locatie: Laborator de prelucrari componente mecanice de mare precizie tip MIADA, parter

De la stanga
De la stanga la dreapta: masina de prelucrat in 5 axe, masina de prelucrat prin electroeroziune cu fir si masina de prelucrat prin electroeroziune cu electrod.

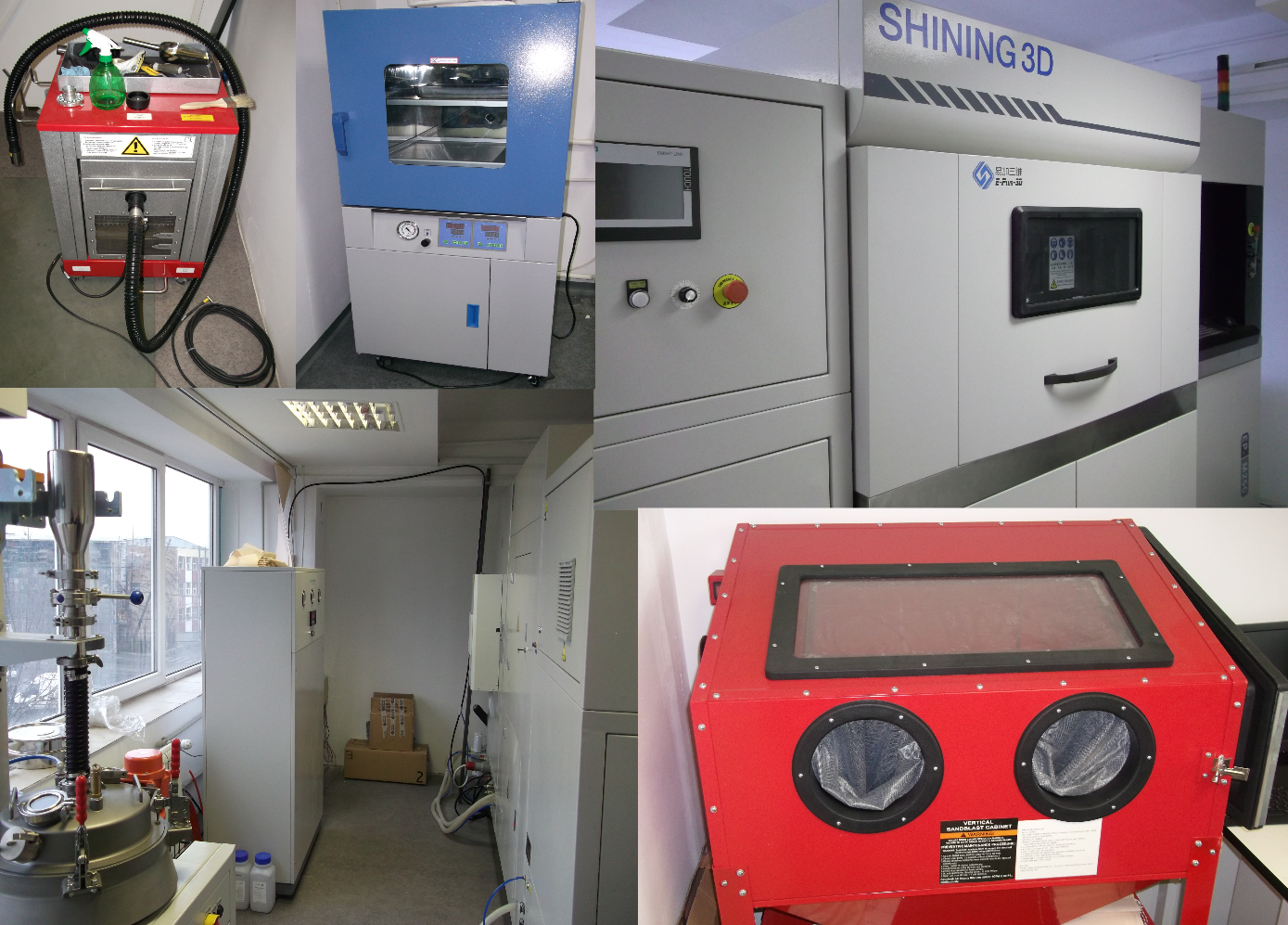

Locatie: Laborator de prototipare prin sinterizare metale cu LASER, etaj 2



Camera echipamentului de prototipare prin sinterizare metale cu laser si componentele tehnologice ale acestuia

Locatie: Laborator modernizat de tehnologii additive plastic, etaj 4

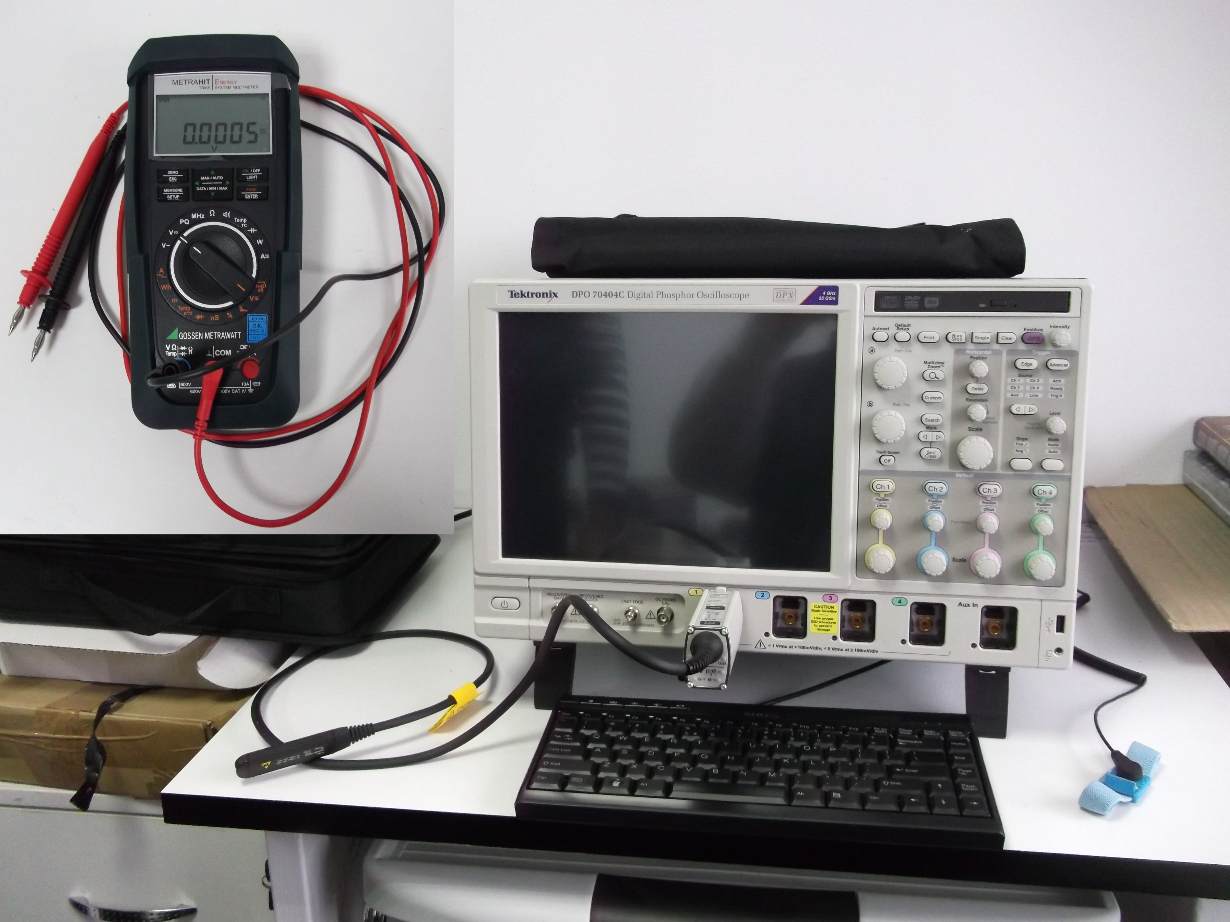

Osciloscop Tektronix si multimetru

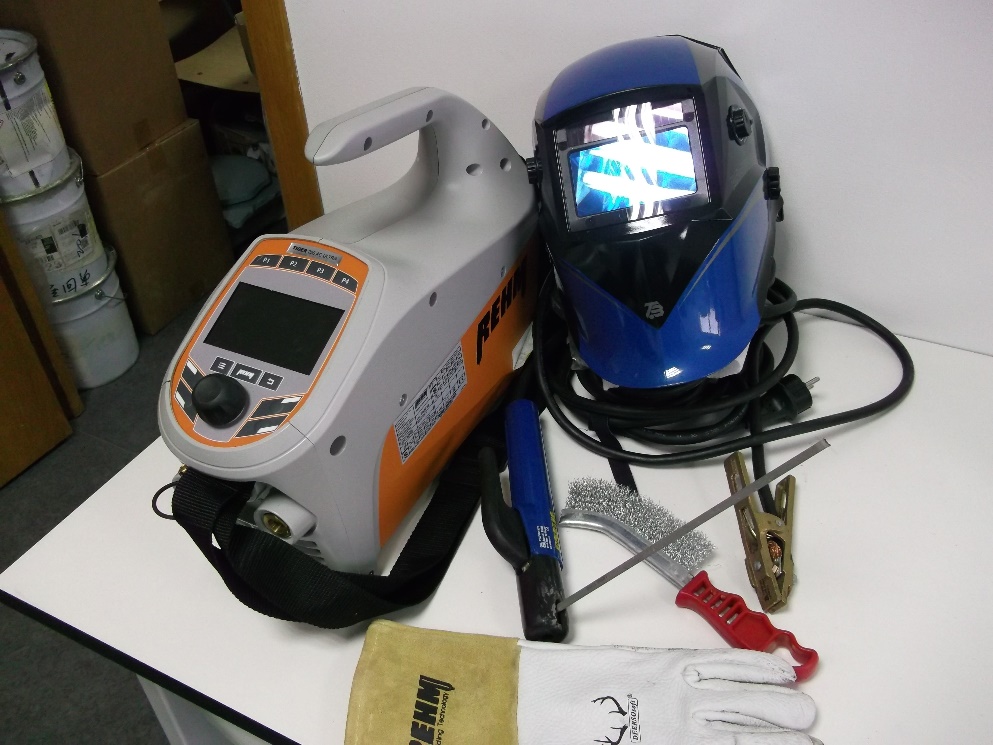

Aparat de sudura cu arc electric REHM TIGER 230AC/DC ULTRA DIGITAL

Locatie: Laborator modernizat de tehnologii additive plastic, etaj 4



Sistem avansat cu bluetooth pentru masurarea si presetarea sculelor

Masina manuala de presetat si masurat sculele, cu citire optica, cu afisaj, cu urmatoarele caracteristici tehnice:Tool Preset EZset

– Lungime maxima scula Z = 420 mm (16.54″)

– Diametru maxim scula D = 420 mm (16.54″)

– SnapGauge d = 100 mm (3,94″)

– Operare manuala

– Toolholder SK 50 »basic«

– Adaptor SK-50 -> HSK-E50

– toc plastic pentru adaptor

– Frana ax 360°

– Masa pentru masina

– Tava pentru adaptor

– Filtru si regulator presiune aer

– Unitate electronica »ImageControllerbasic« cu sistemul de operare

Linux, software de inspectie scule si monitor cu diagonala de 7”.

Rezolutie: 1 μm

– Camera CCD telecentrica, cu campulvisual de 7×7 mm

– Interfata USB si RS232

Functii software standard:

– reticul dynamic pentru masuratori rapide, fara ajustare fina

– numarul de forme de muchii de taiere: 104

– masurare rapida, preset, si inspectie lungime si diametru scula

– FunctieEZmax, pentru detectia si masurarea conturului sculei

– monitorizare punct zero pentru prevenirea coliziunilor

– functie ajutor integrata

– masurare concentricitate (axa X) si bataia axiala (axa Z)

– masurari distante in directiile X si Z

– masurari raze, diameter, masurare absoluta, masurarediferentiala,

lanturi de dimensiuni

– manager adaptoare, pana la 99 de adaptoare pot fi incluse in baza de date

Echipament Autocolimator si Poligon Etalon

– Domeniul de masurare – 1800 secunde

– Precizie – 0.2 secunde

– Functionare si afisare simultana pe doua axe

– Sistem de configurare usoara

– Poligon etalon cu 12 fatete



Tehnica de calcul si retelistica aferenta

Reteaua centrului a fost upgradata cu urmatoarele pozitii:

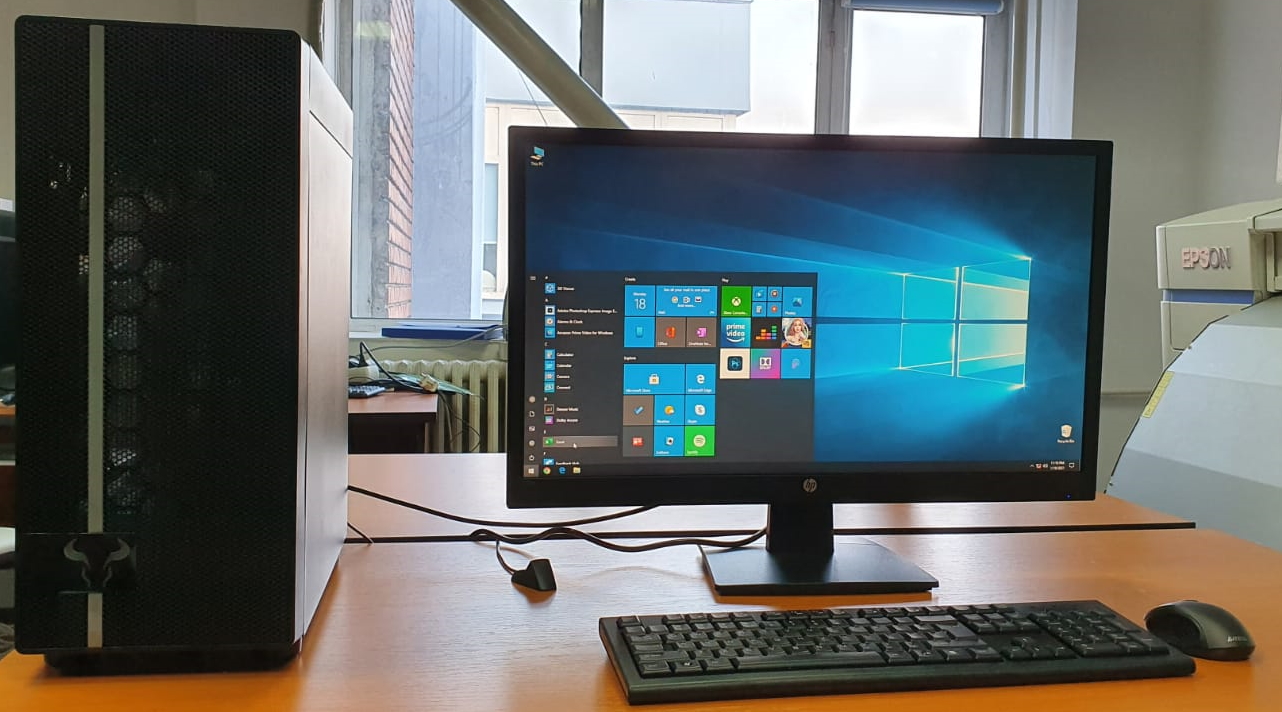

Calculator Desktop + Monitor

Desktop PC TowerSilentEditionTempered Glass, Procesor – Core i7 9700F 3.0GHz, 16 GB DDR3, Placa video NVIDIA Quadro P1000 4GB 128-bit, SSD 250 GB, HDD 1TB SATA-III si Monitor TN LED HP 27″, Full HD (1920 x 1080), 1 ms, Mouse, Tastatura

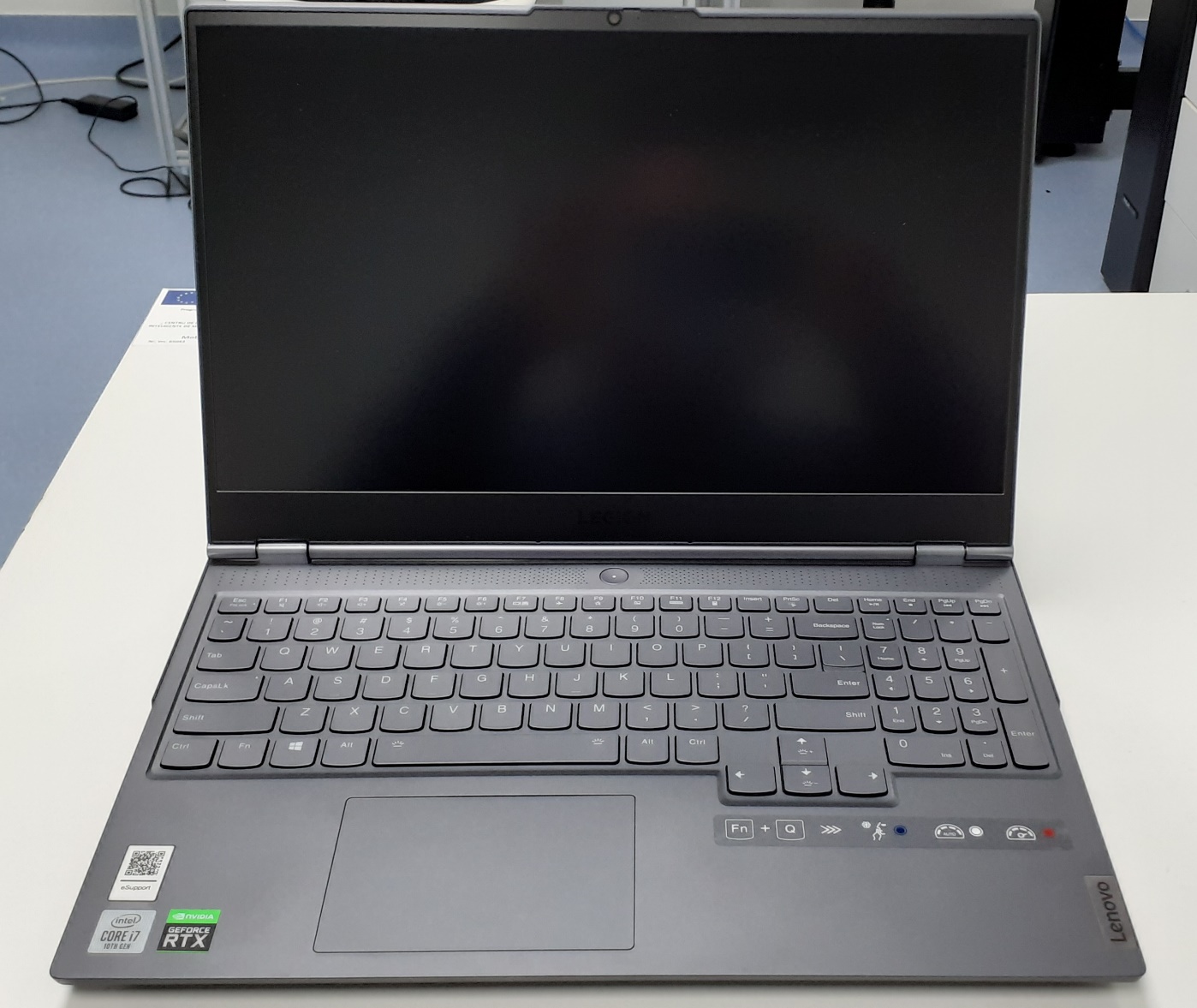

Laptop

Notebook / Laptop Lenovo 15.6” Legion 7 15IMH05, FHD 240Hz, Procesor Intel® Core™ i7-10750H (12M Cache, upto 5.00 GHz), 32GB DDR4, 1TB SSD, GeForce RTX 2060 6GB, Slate Grey

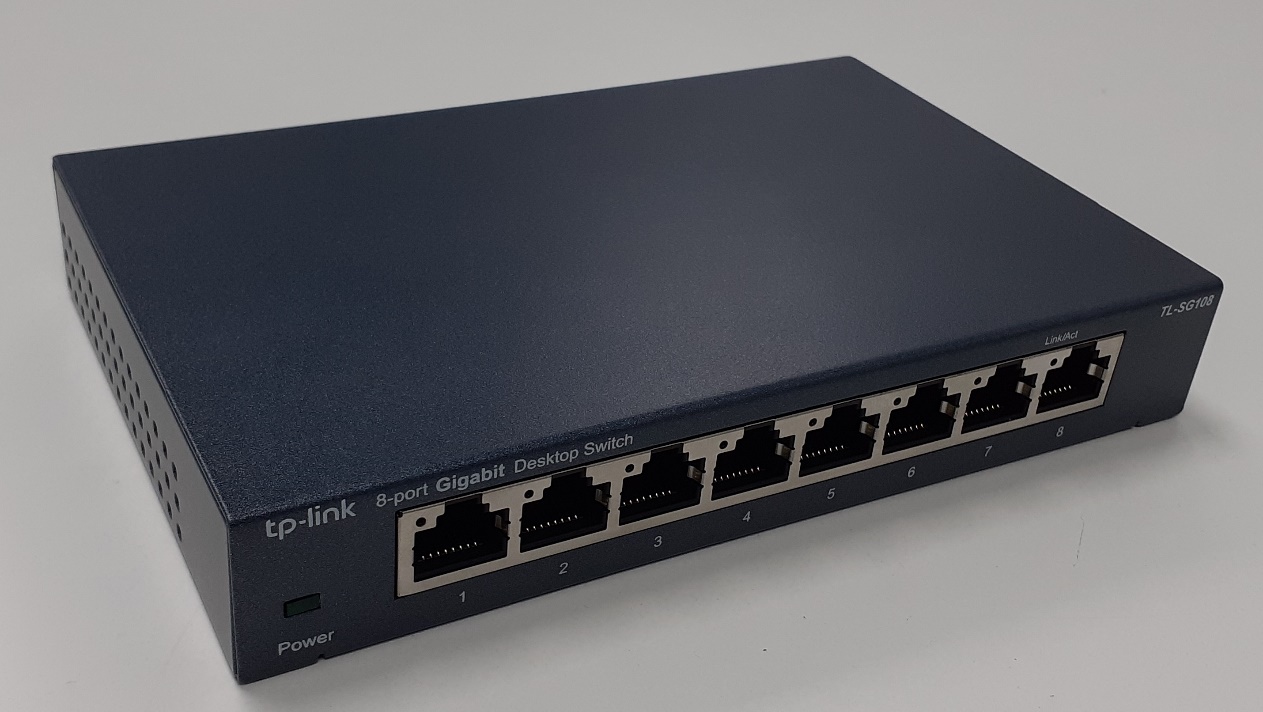

Switch

Switch 8 Porturi 10/100/1000Mbps, Tp-Link

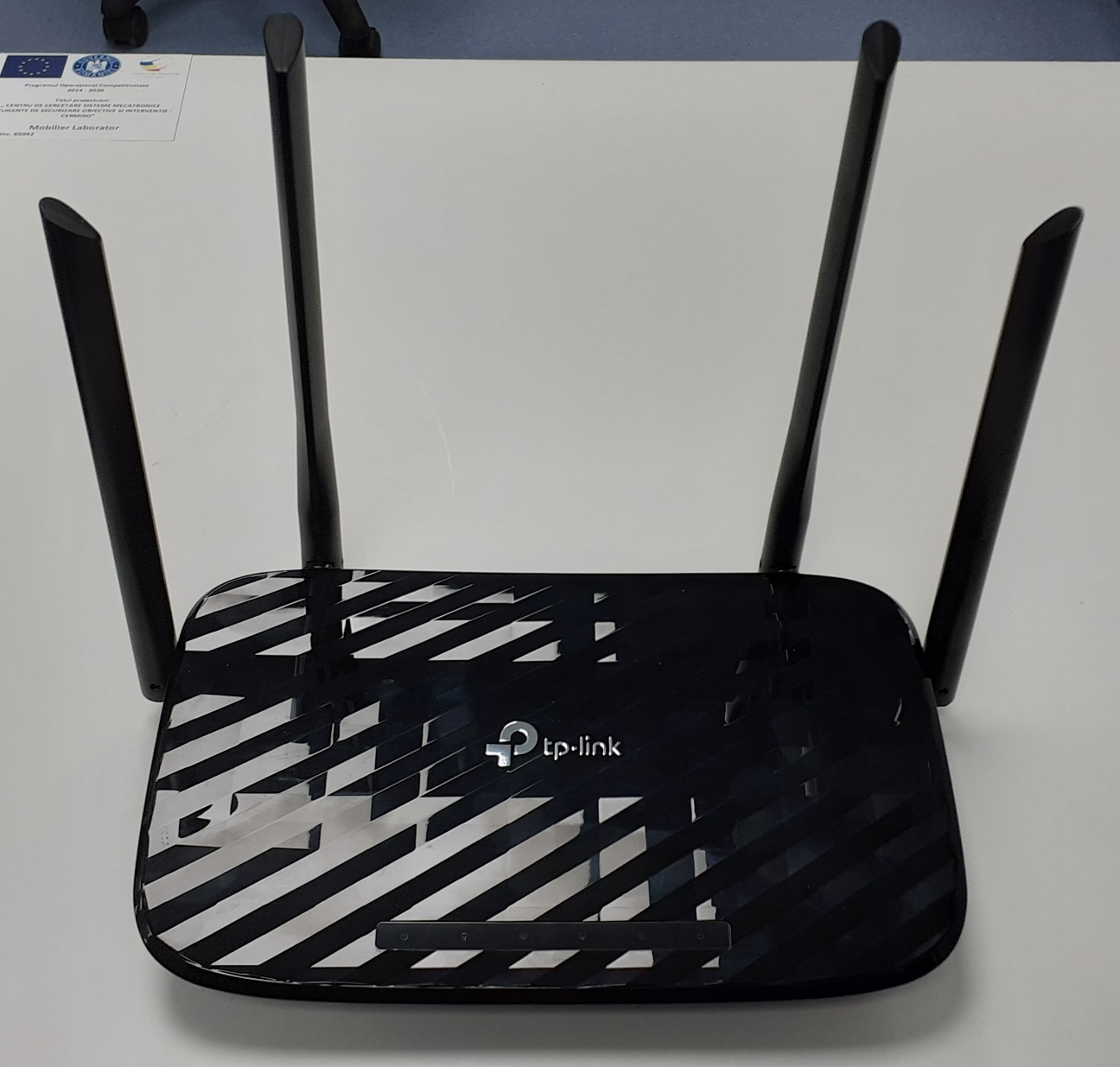

Router

Router WirelessTp-Link, AC1200, Gigabit, Dual-Band

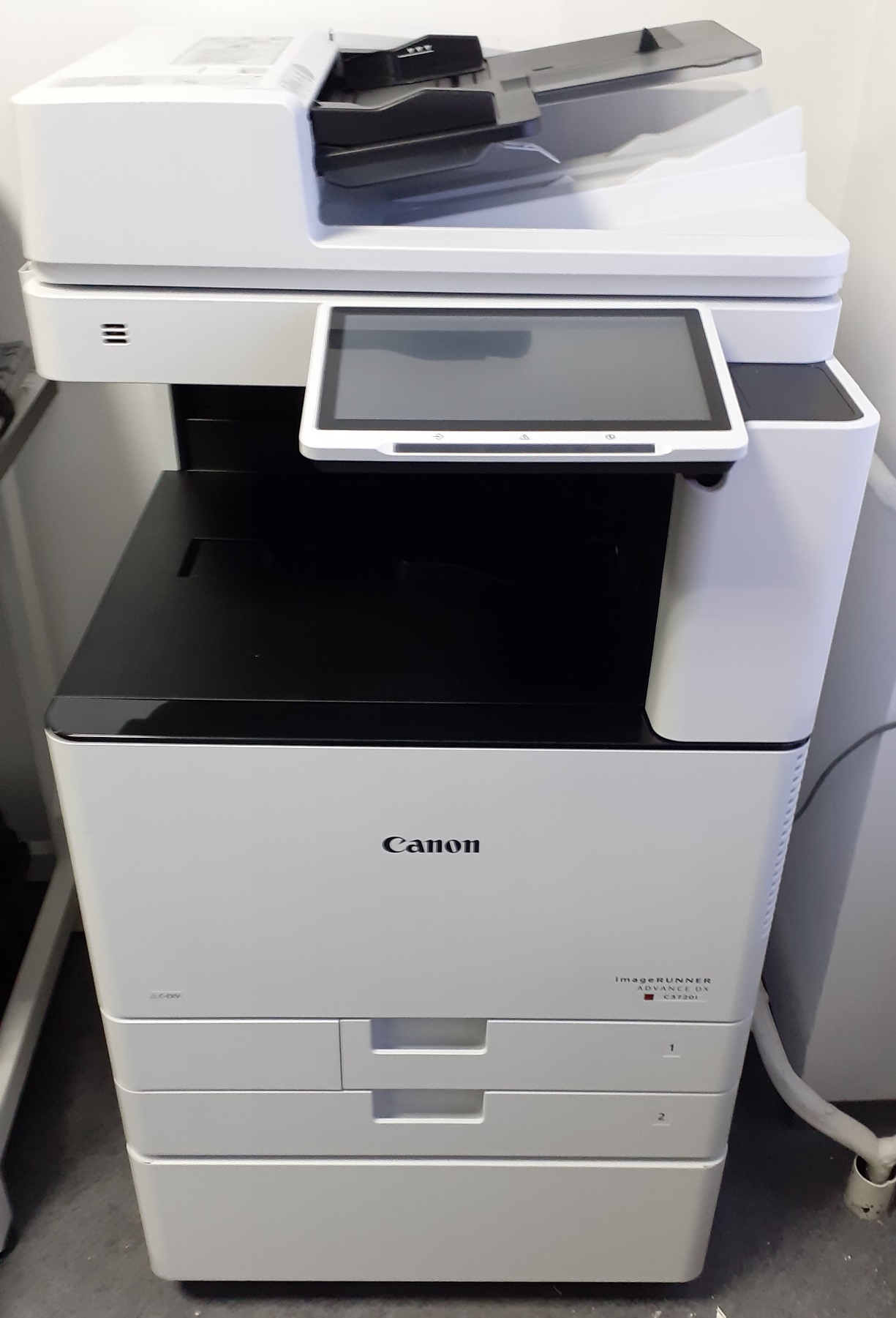

Copiator A3 Color

Multifunctional color Canon ImageRunnerAdvance DX C3720i MFP, dimensiune maxima A3, tehnologie cu 4 cilindri, alimentare cu hartie automata (2 casete x 550 coli A4-A3) / manuala (tava de 100 coli), standard unitate de scanare, rezolutie imprimare 1200 dpi, procesor 1,75GHz, memorie 3 GB RAM, HDD 320GB, retea 1000Base-T/100Base-TX/10Base-T, LAN wireless (IEEE 802.11 b/g/n), functii inteligente color de transmisie catre E-Mail/Internet FAX (SMTP), SMB 3.0, FTP, WebDAV, imprimare de pe memorie USB, touchscreen color.

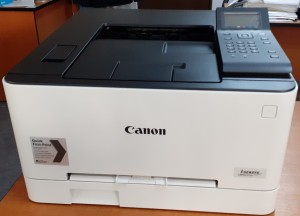

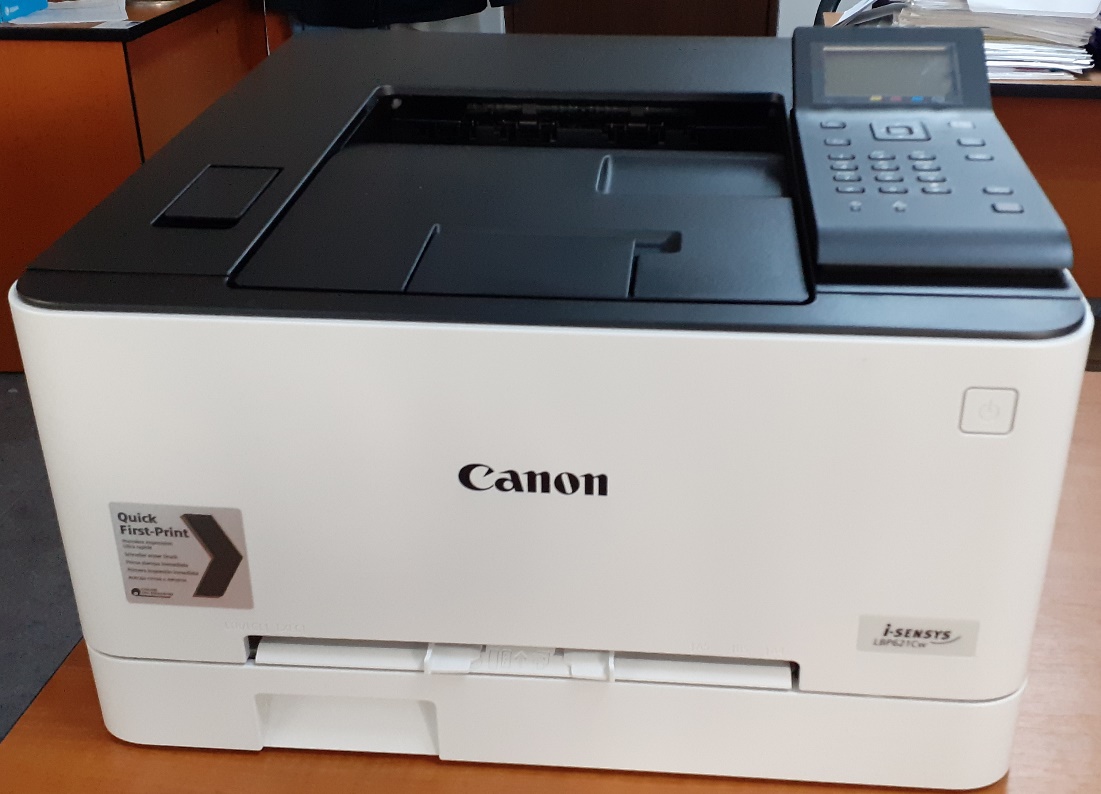

Imprimanta Color

Imprimanta laser color A4 cu RETEA si WiFi Canon i-SENSYS LBP621Cw, 18 pagini/minut AN/color, rezolutie 1200×1200 dpi, Timp de iesire al primei pagini 10,5 sec. color / 10,4 sec. AN, tava de alimentare 250 pagini, tava universala 1 pagina, LCD cu 5 linii, USB 2.0 Hi-Speed, Wireless 802.11b/g/n, memorie 1GB, viteza procesor 800MHz x 2.

Software

Windows 10 – Licenta Windows 10 Pro 64 bit (2 licente)
